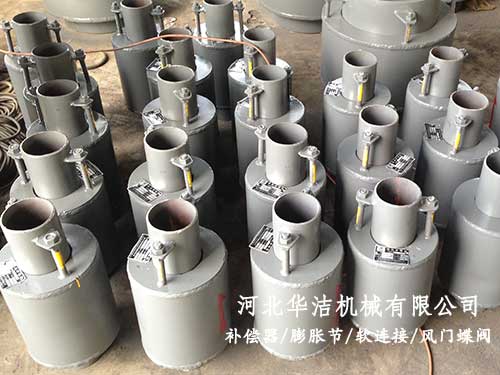

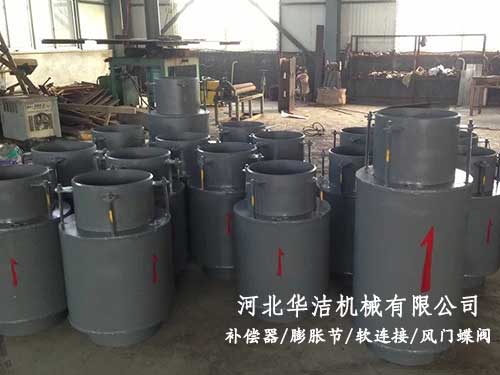

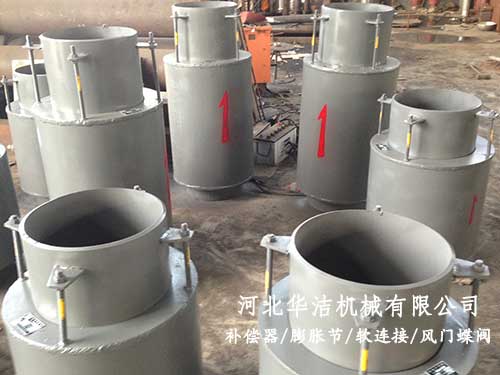

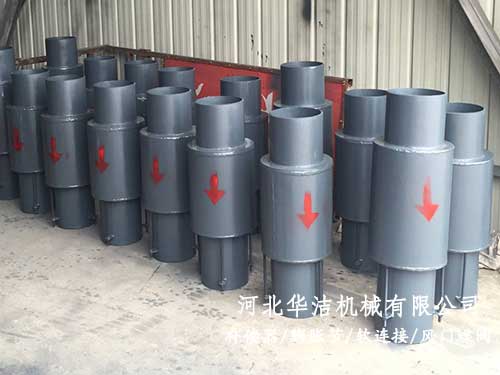

熱力管道補償器
全國咨詢熱線：
13832760163
產品詳情
熱力管道是較常見的一類管道安裝，在投入運行時工作介質的溫度一般都較高，對整個系統將會產生很大的熱膨脹和軸向推力。為了確保系統的運行，應保證系統有足夠的伸縮余量。在施工中一般應充分利用管道的自然膨脹進行補償，當自然補償不能滿足要求時，可優先考慮采用補償器進行補償。
管道在安裝后，管道因介質溫度、氣候等因素變化產生熱脹冷縮現象，管線受熱膨脹變形，受冷收縮發生斷裂，為了避免這種現象產生的管線破壞叫熱力補償。一般在管段加入補償器，管線因溫度變化而伸長或縮短的配件，熱力管線上所利用的波紋補償器被稱為熱力管道補償器，也可以稱為熱力管道用補償器。
熱力管道補償器安裝時應嚴格按規范或設計文件的要求進行，按要求設置固定支架和對補償器進行預拉伸，保證補償器的補償能力能補償熱力管道投入運行后所產生的熱膨脹，從而保證熱力管道的運行。
熱力管道補償器施工規范及標準：
根據工業金屬管道工程施工規范GB50235―2010，安裝熱力管道補償器時應按照以下規定進行施工：
1、安裝熱力管道補償器時，不得在波節上焊臨時支撐件，當?shù)跹b時，不得將吊索綁扎在波節上；
2、安裝熱力管道補償器時，其直管長度不得小于100mm；
3、支、吊架安裝。
管道固定支架是為保證合理分配熱力管道補償器間的管道熱膨脹量而設置的，當溫度變化引起管道膨脹或收縮時，固定支架能防止管道在該點發生位移。與補償裝置配套的固定支架應在預拉伸（壓縮）前固定，以使補償器補償裝置發揮應有的作用。在無補償裝置有位移的直管段上只能安裝一個固定支架，否則會阻礙位移。
熱力管道安裝長度計算
有補償熱力的管道應在二處高固定點，一是在直管段的端部，二是在管道的分支處。長的無分支的熱力管道兩補償器之間可以不設固定點，靠管道自然形成的“駐點”即可發揮固定點的作用。駐點是兩補償器之間管道的那個不動點，在管徑相同，埋深一致時，駐點與兩補償器間的距離相等。補償器（包括轉角處自然補償器）至固定點之間的距離不得超過管道的安裝長度L，管道安裝長度的定義是固定點至固定端（補償器）的長度，在此長度下產生的摩擦力不得超過管道許用應力下相應的彈性力。
常用管道的安裝長度L。應考慮16kgf/cm²內壓力所產生的環向應力的綜合影響。
熱力管道補償器的選用計算
熱力管道由于土壤摩擦力的影響,實際熱伸長量要比架空和地溝敷設的管道熱熱伸長量要小。架空和地溝敷設時的伸長量：α△tL
直埋敷設時，因土壤摩擦力影響的熱伸長減少量：
實際熱伸長量為：
式中E-鋼管彈性模理，kgf/cm²；α-鋼管的線膨脹系數，取0.0133mm/m℃；△t-管道溫差；L-兩固定點之間的距離（安裝長度）m。在實際工作中，熱力管道的熱伸長量，采用丹麥摩勒公司的簡化算法。
